Principio de trabajo

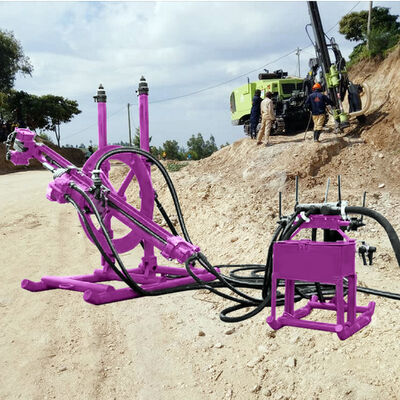

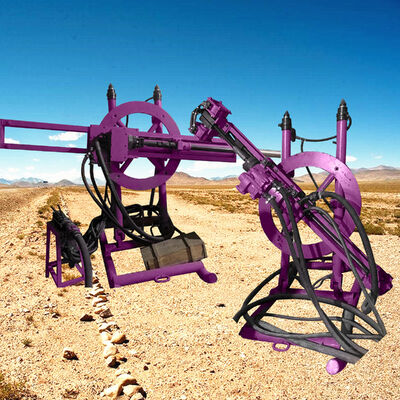

El marco de perforación de tipo disco es un dispositivo auxiliar diseñado y fabricado para adaptarse al uso del taladro hidráulico de roca giratoria independiente guiado por rieles tipo SR90 en carreteras mineras de sección pequeña.Se alimenta por aire comprimido para lograr las funciones de empuje y posicionamiento del taladro de roca durante la perforaciónEl aire comprimido pasa a través de la válvula de admisión principal, lubricador de niebla de aceite, varias válvulas de control y llega a cada parte móvil para lograr el funcionamiento cíclico del proceso de perforación de roca.

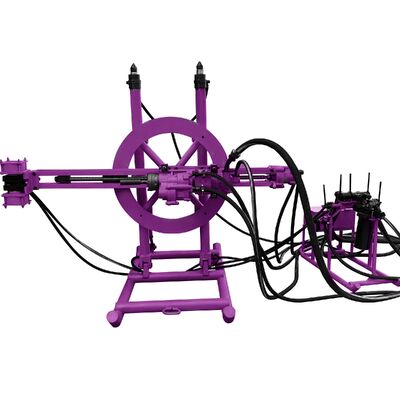

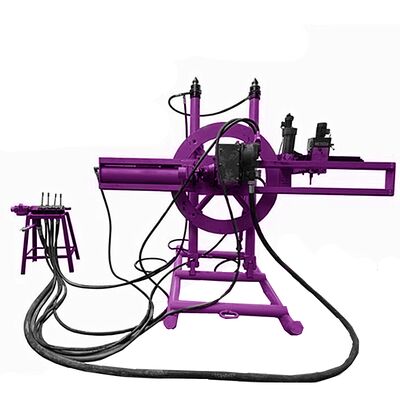

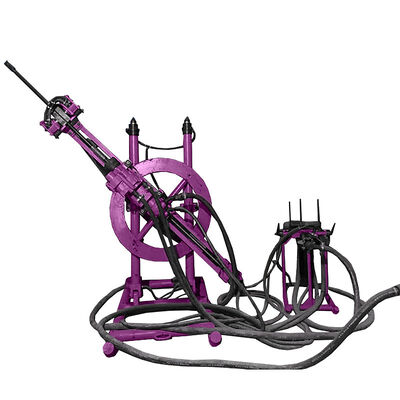

Características estructurales Este marco de perforación tiene una estructura simple, es fácil de desmontar y transportar, funciona de manera segura y confiable, y es altamente eficiente.Todo el marco de perforación se compone de tres componentes: la parte de conexión del marco de perforación, la parte de conexión de la hélice y la parte de conexión de la plataforma de operación.el disco y el deslizamiento inferiorLa articulación de la hélice se compone de cuatro componentes: el dispositivo de soldadura, el carril de guía, el asiento de deslizamiento y el motor de propulsión.El conjunto de la consola incluye componentes principales como la válvula de control y el lubricante de niebla de aceite.
Después de transportar las piezas del marco del taladro al punto de trabajo, deben ensamblarse en el orden de la palanca inferior, la parte superior de aire, el disco y la hélice.,Antes de conectar la entrada de aire principal y las tuberías de agua a la consola de control, toda la arena y el barro deben limpiarse.Todas las mangueras también deben ser limpiadas con aire antes de conectarse a las partes correspondientes del marco del taladro para evitar que la arena y el barro y otras suciedades entren en las partes de la máquina.
1Antes de la utilización, se deben hacer todos los preparativos necesarios, comprobar si las herramientas, los protractores, las herramientas de iluminación y el aceite del motor están disponibles y preparar suficientes brocas calificadas.
2.Posicionamiento y reubicación: De acuerdo con los requisitos de diseño del orificio del cañón del taladro de roca, el marco del taladro debe estar alineado con la línea central del túnel y la línea de disposición del orificio del cañón.El plano del disco debe ser paralelo a la línea de diseñoEn caso contrario, afectará al efecto. Antes de mover el marco de la perforación, el fondo debe ser arrancado o empujado para cubrir la superficie de la escoria.una tabla de madera se puede colocar en la parte de lodo de la placa, y luego el marco del taladro se puede mover a otra línea de disposición con una palanca o un cabrestante de tracción.
Descripción de los productos
|
El tipo
|
El equipo de perforación rotativo
|
|
Nombre del producto
|
El equipo de perforación
|
|
Aplicable
|
Construcción Energía, Minería, equipo de perforación de pozos
|
|
|
Parámetros
|
Modelo SR90
|
Modelo SR150
|
|
Diámetro del agujero de perforación
|
50 a 80 mm
|
80 a 140 mm
|
|
Profundidad máxima del agujero de perforación
|
35 metros
|
180 metros
|
|
Modelo de las barras
|
φ38 mmx90 mm y
|
|
|
Fuerza de impacto
|
≥ 225J
|
15000N
|
|
Frecuencia de impacto
|
≥ 34 Hz
|
60 rpm
|
|
Torque de salida de la caña de perforación
|
≥ 140NM
|
1500-2000NM
|
|
Dimensiones de túnel viables
|
2.2m x 2.2m - 3m x 3m
|
2.2m x 2.2m - 3m x 3m
|
|
Consumo total de aire
|
No más de 225 L/s
|
120 a 350 litros por segundo
|
|
Ángulos de perforación
|
0-360 grados
|
0-360 grados
|
|
En pie
|
No (Hombre portátil)
|
Remolque de dos ruedas
|
|
Peso para la máquina de perforación de rocas
|
95 kilos
|
450 KG
|
|
Dimensiones de las máquinas de perforación de rocas
|
Las dimensiones de las piezas de la cubierta son las siguientes:
|
|
