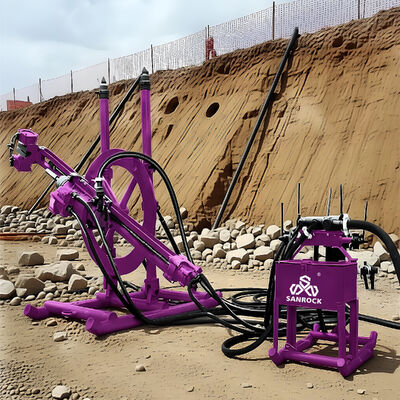

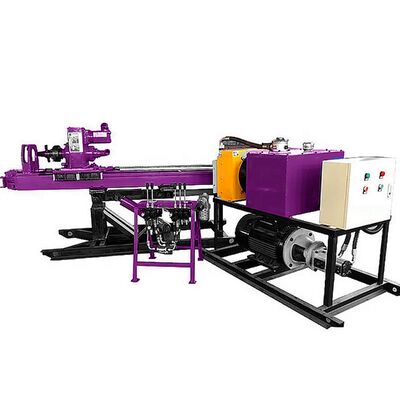

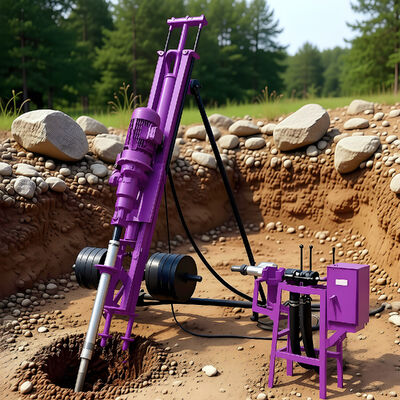

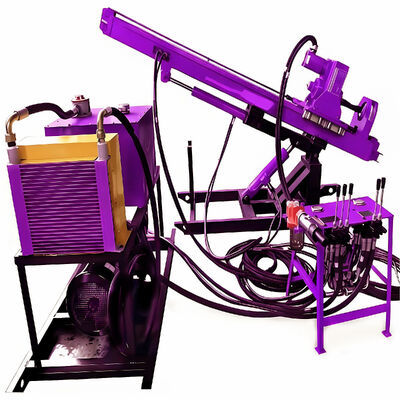

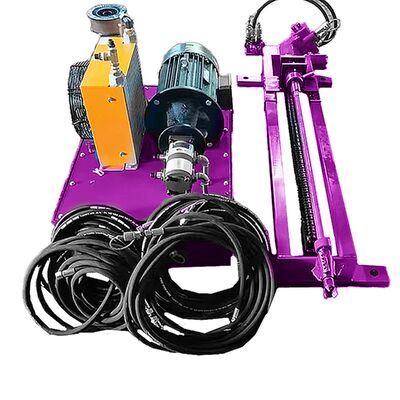

Rig de perforación DTH de control hidráulico con peso ligero, alta eficiencia de perforación y par máximo de 3000N.m para proyectos de minería y pozos de agua

El equipo de perforación direccional horizontal (HDD) multifuncional con capacidad de martillo DTH representa una generación muy avanzada y versátil de equipos de perforación sin zanjas. Diseñado como una plataforma única e integrada, realiza un amplio espectro de operaciones de perforación direccional horizontal en condiciones geológicas muy diferentes (desde suelos blandos y arcillas hasta las formaciones rocosas más duras) al cambiar sin problemas entre diferentes herramientas y modos de perforación, siendo el martillo DTH su componente principal para la excavación de roca dura.

Esta plataforma trasciende las limitaciones de las máquinas de un solo método. Su capacidad "multifunción" se centra en un cabezal de perforación o sistema de energía modular y multimodo que se puede reconfigurar rápidamente en el campo.

• Paquete de energía modular:Cuenta con una unidad de potencia combinada que suministra aire comprimido de gran volumen para el martillo DTH, flujo hidráulico de alta presión para el motor de lodo o cabezal giratorio y capacidad de bombeo para fluidos de perforación.
• Sistema de accesorios y herramientas de cambio rápido:Permite un rápido intercambio en campo entre el conjunto del martillo DTH, el conjunto del motor de lodo para el fondo del pozo (BHA), los vástagos del sinfín y diferentes brocas.
• Sistema de guía unificado y avanzado:Emplea una sofisticada herramienta de dirección y topografía compatible con todos los modos de perforación, proporcionando una precisión constante independientemente del método que se utilice.
• Tubo de perforación multifunción:Utiliza barras de perforación de doble propósito que transmiten torsión, empuje y aire comprimido o fluido de perforación según sea necesario para el modo activo.

Esto es sólo una parte de los clientes extranjeros que vinieron a nuestra empresa para negociar cooperación, firmar contratos y tomar fotografías. Damos la bienvenida a más clientes extranjeros para que vengan a nuestra empresa para negociar y cooperar.

• Consumo de aire:9-12 m³/min
• Diámetro del agujero:90-160 milímetros
• Profundidad del agujero:10-60 metros
• Tamaño de la varilla de perforación:89×1500 milímetros / 76×1500 milímetros
• Par máximo:3000 Nm
• Velocidad de rotación:0-80 rpm
• Ángulo de giro del propulsor:10° - 360°
• Ataque:1800 milímetros
• Fuerza de elevación máxima:27,5 nudos
• Fuerza de alimentación máxima:27,5 nudos
• Tipo de bomba hidráulica:bomba de engranajes 540
• Presión nominal del sistema hidráulico (presión máx.):16 MPa
• Bomba hidráulica Máx. fluir:40 l/min
• Velocidad motora:15 kilovatios
• Capacidad del tanque:80 litros
• Tamaño de la máquina perforadora:3100×800×1250 milímetros
• Tamaño de la estación hidráulica:1400×700×1200 milímetros
• Tamaño de la consola de control:50×50×90 milímetros
• Peso total:900 kilos
