Principio de funcionamiento de la plataforma de perforación minera RC Core
El sistema de plataforma de perforación de núcleos de circulación inversa (RC) está diseñado para una recuperación de muestras eficiente, continua y de alta calidad en la exploración mineral. Su principio básico se basa en un sistema de tubería de perforación de doble pared y circuito cerrado que separa el medio de corte del flujo de muestra, garantizando muestras de núcleos representativas y no contaminadas.
Sarta de perforación de doble pared: El sistema utiliza tubos de perforación concéntricos: un tubo exterior y un tubo interior. El espacio anular entre ellos sirve como paso descendente para el fluido de perforación (normalmente aire comprimido o una combinación de aire y espuma), mientras que el tubo interior actúa como paso ascendente para los recortes y las muestras de núcleos.
Flujo de circulación inversa: el fluido de perforación (aire) se fuerza hacia abajo por el espacio anular entre las tuberías exterior e interior. En el fondo del pozo, ingresa al martillo o broca RC de cara hueca, que pulveriza la roca.
Recuperación de muestras: La energía cinética del aire, combinada con un flujo ascendente de alta velocidad, captura inmediatamente los cortes de roca y los núcleos de pequeño diámetro. Esta corriente de aire cargada de muestra luego se evacua hacia arriba por el tubo interior a alta velocidad (normalmente 15-25 m/s).

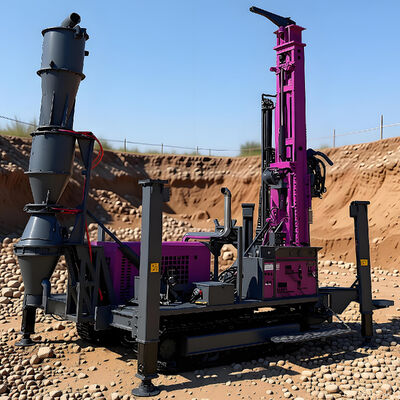

Separación y recolección: la mezcla de aire y muestra a alta velocidad llega a la superficie y pasa a través de un ciclón de gran diámetro o un sistema de recolección de muestras. Aquí, la energía cinética se reduce, lo que hace que las astillas de roca y el polvo caigan en una bolsa de muestra o en un divisor. Luego, el aire se filtra y se libera o se recircula.
Ventaja clave: este método crea una columna de muestra casi continua y no contaminada. Dado que la muestra sube por un tubo interior sellado, está protegida contra la mezcla con el material de las paredes superiores del pozo (contaminación por hundimiento), lo que proporciona un control de ley altamente preciso para la estimación de recursos minerales.
Flujo del proceso de construcción/perforación
La secuencia operativa de un proyecto de extracción de muestras por RC en minería sigue un flujo de trabajo sistemático y eficiente:
Fase 1: Preparación del sitio y configuración del equipo
Limpie y nivele la plataforma de perforación.
Coloque la plataforma de perforación RC y el equipo de soporte (compresor de aire, impulsores, sistema de muestreo).
Conecte todas las mangueras (aire, agua) y fuentes de energía. Ensamble la sarta de perforación inicial de doble pared con el martillo/broca RC.
Fase 2: Perforación y muestreo continuo
Comenzar la perforación: el motor superior hace girar la sarta de perforación mientras el martillo se activa mediante aire a alta presión.
Recolección de muestras: La perforación se realiza en longitudes de varilla estándar (por ejemplo, 6 mo 9 m). Al final de cada varilla, la perforación se detiene.
Recuperación de muestras: La muestra de la longitud completa de la varilla se sopla a través del ciclón hacia bolsas de muestra. Las bolsas están etiquetadas con intervalos de profundidad (p. ej., 0-6 m, 6-12 m).
Continuación del proceso: se agrega una nueva varilla a la sarta y se reanuda la perforación. Este proceso se repite continuamente, proporcionando datos geológicos específicos de la profundidad en tiempo real.
Fase 3: Integración de perforación con núcleo (opcional pero común)
Para secciones que requieren núcleo intacto para geología y metalurgia detalladas, el sistema se puede adaptar.
Se recupera el martillo RC y se despliega un sistema de barril sacatestigos con cable a través de la sarta de doble pared.
Se baja un barril sacanúcleos convencional con punta de diamante y se utiliza para cortar un núcleo sólido. Después de la recuperación, la perforación RC puede reanudarse inmediatamente.
Fase 4: Finalización y Desmovilización
Al alcanzar la profundidad objetivo, la sarta de perforación sale del pozo.
Por lo general, el orificio se sella o se le aplica lechada de acuerdo con las normas ambientales y de seguridad.
El equipo se desmonta, limpia y prepara para su transporte al siguiente sitio.
Fase 5: Manejo de muestras y gestión de datos
Las bolsas de muestras se registran, pesan y preparan para su envío al laboratorio.
Un geólogo que observa los cortes registra en tiempo real la geología del fondo del pozo (DTH), lo que permite tomar decisiones inmediatas en el sitio.
Resumen
La perforación con núcleo RC para minería combina la velocidad y la rentabilidad de la circulación inversa con la calidad de la muestra de la extracción de núcleos. Su principio de transporte aislado de muestras ascendentes y su flujo de proceso adaptable lo convierten en el método dominante para el control de leyes y la definición de recursos rápidos y confiables en la exploración minera moderna.
Descripción del Producto
|
Capacidad de perforación
|
Profundidad de perforación (m)
|
500
|
|
El diámetro del agujero (mm)
|
140-400
|
|
Diámetro del tubo de perforación (mm)
|
76/89/102/114
|
|
Longitud de la tubería de perforación (m)
|
1.5/2/3
|
|
Presión axial (kN)
|
100
|
|
Cabezal de accionamiento
|
Par de rotación (Nm)
|
8000-12000
|
|
Velocidad de rotación (rpm)
|
40-160
|
|
Carrera (m)
|
1,7-3,5
|
|
Fuerza de elevación del aparejo (kN)
|
300
|
|
Capacidad de alimentación (kN)
|
150
|
|
Velocidad de aumento rápido (m/min)
|
20
|
|
Velocidad de alimentación rápida (m/min)
|
40
|
|
Unidad de potencia
|
Potencia/velocidad nominal (kW/rpm)
|
132/2400
|
|
Capacidad del cabrestante de herramientas
|
Fuerza de elevación (kN)
|
20
|
|
Compresor de aire
|
Presión del aire (MPA)
|
1,7-3,5
|
|
Consumo de aire (m³/min)
|
17-42
|
|
Equipado con martillo (circulación inversa)
|
Serie de media y alta presión
|
|
Chasis sobre orugas
|
Velocidad al caminar (km/h)
|
2.5
|
|
Ángulo de ascenso(°)
|
30
|
|
Dimensión
|
Transporte(mm)
|
6450*2100*2700
|
|
Trabajo (mm)
|
4500*4000*7000
|
|
Peso
|
Peso(t)
|
12
|
|
